Основные преимущества Дифференциальный индуктор с плоской проволокой PQ-типа Преимуществами являются низкие потери, высокая токовая нагрузка и миниатюризация. Кроме того, процесс его изготовления относительно проще по сравнению с традиционными решениями на основе круглых проводов, что делает его идеальным фильтрующим компонентом для источников питания, стремящихся к высокой удельной мощности и высокой эффективности.
Высокоэффективный дифференциальный дроссель с плоским проводом для современных силовых систем
Сочетая в себе преимущества низких потерь, высокой токовой нагрузки и миниатюризации с упрощенным технологическим процессом, это идеальный фильтрующий компонент для источников питания с высокой удельной мощностью.
Основные характеристики
Низкие потериПлоская намотка проволоки значительно снижает как сопротивление постоянному току (DCR), так и сопротивление переменному току (ACR), минимизируя выделение тепла и повышая общую энергоэффективность.
Высокая токовая нагрузкаПлоская проволочная структура обеспечивает превосходные характеристики высокого тока насыщения, достигающего более 100 А, что делает его подходящим для применений с высокой удельной мощностью.
МиниатюризацияПри одинаковом количестве витков обмотки из плоского провода занимают гораздо меньший объем, чем традиционные обмотки из круглого провода, что способствует уменьшению размера сердечника, снижению веса и повышению выходной мощности.
Упрощенный производственный процесс: Катушку можно наматывать отдельно, а затем соединять с сердечником. Процесс намотки проще по сравнению с намоткой круглого провода, особенно для проводов большого сечения.
DC-Диас| Электрический ток (А) | Индуктивность мкГн |
| 0 | 3.2 |
| 10 | 3.2 |
| 20 | 3.2 |
| 30 | 3.2 |
| 40 | 3.2 |
| 50 | 3.1 |
| 60 | 3.1 |
| 70 | 3.1 |
| 80 | 3.0 |
| 90 | 2.8 |
| 100 | 2.5 |

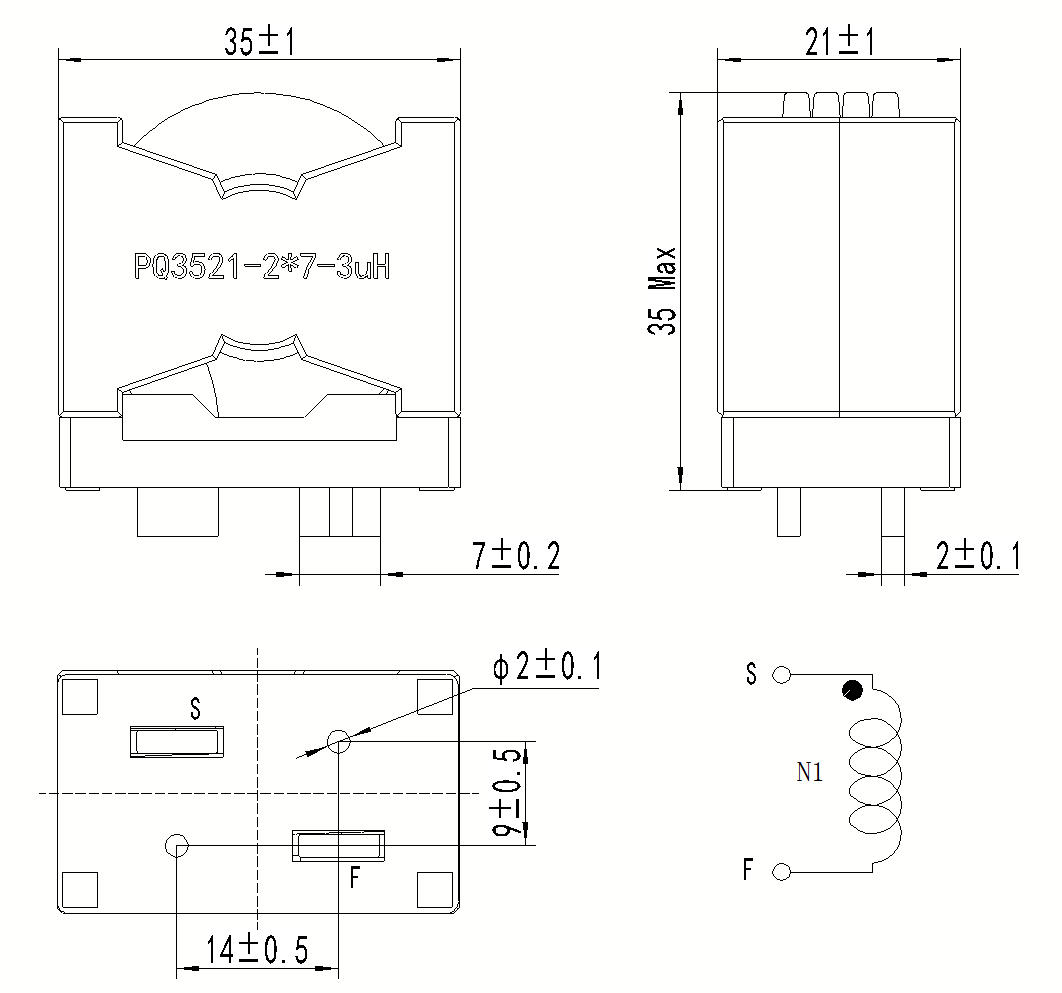

Технические характеристики обмотки
| Намотка | Терминал | Технические характеристики провода | Повороты | Примечания |
| N1 | 1-2 | QZY-2/180 2*7 | 4TS | Референтные повороты |
Материал
| Название товара | Спецификация |
| Эмалированная проволока | QZY-2/180 2*7 |
| Магнитный сердечник | PQ3521/PC40 |
| База | 31*21/T375HF/ Черный |
| Эпоксидный клей | 6065H |
| Припой / Олово для припоя | Sn99.3Cu0.7 |
Электрические параметры
| Индуктивность №1 | 3 мкГн мин (10 кГц/1 В) |
| Индуктивность №2 | 2,5 мкГн мин (10 кГц/1 В/80 А) |
| Сопротивление постоянному току (DCR) | 0,5 мОм Макс. |
| Напряжение диэлектрика изоляции (Hi-pot) | 1,8 кВ переменного тока, 2 мА-3S |
| Сопротивление изоляции (IR) | 100 МОм мин (DC500V) |
Целевые приложения
Преобразование энергии: DC/DC преобразователи, импульсные источники питания.
Автомобильная электроника: Преобразование энергии в автомобильной промышленности, соответствующее стандарту AEC-Q200.
Сценарии с высокими токами: Источники питания с высокими токами, устанавливаемые непосредственно в точке нагрузки (PoL).
Новые источники энергии и промышленность: электроника в области новых источников энергии, промышленное управление и другие смежные области.
Подтвержденный отраслевой опыт: Обладая более чем 20-летним опытом работы в отрасли и прочным фундаментом, заложенным в 2013 году, мы управляем пятью основными производственными линиями на нескольких специализированных производственных базах, что обеспечивает масштабируемость и стабильность производства продукции высшего уровня.
Международные сертификаты качества: Наши предприятия строго соответствуют международным автомобильным и промышленным стандартам, что подтверждается полным набором основных сертификатов, включая IATF16949, ISO9001, ISO14001, ISO45001 и ISO50001.
Мощный научно-исследовательский и технический потенциал: Благодаря преданным своему делу исследовательским группам и специализированным лабораториям по разработке новых конструкций, мы обладаем обширным портфелем патентов и передовыми возможностями тестирования, что позволяет нам предоставлять высоконадежные, индивидуально разработанные магнитные решения.
Интеллектуальное и масштабируемое производство: Мы используем передовые системы интеллектуального производства, управляемые ERP и MES, для оптимизации производственных мощностей, обеспечивая высоконадежную цепочку поставок для международных клиентов в ЕС, США и по всему миру.
