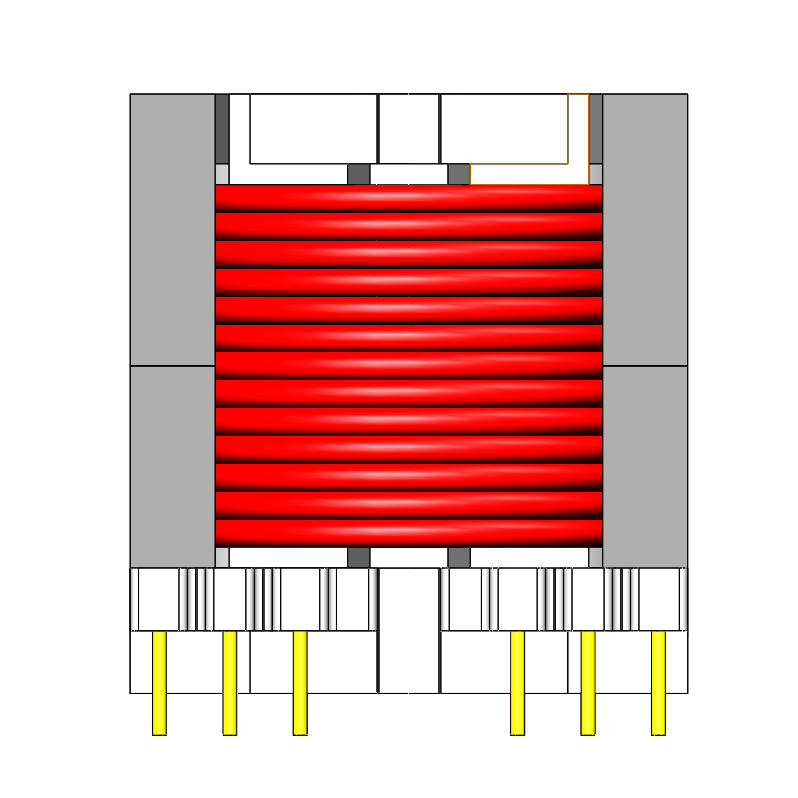

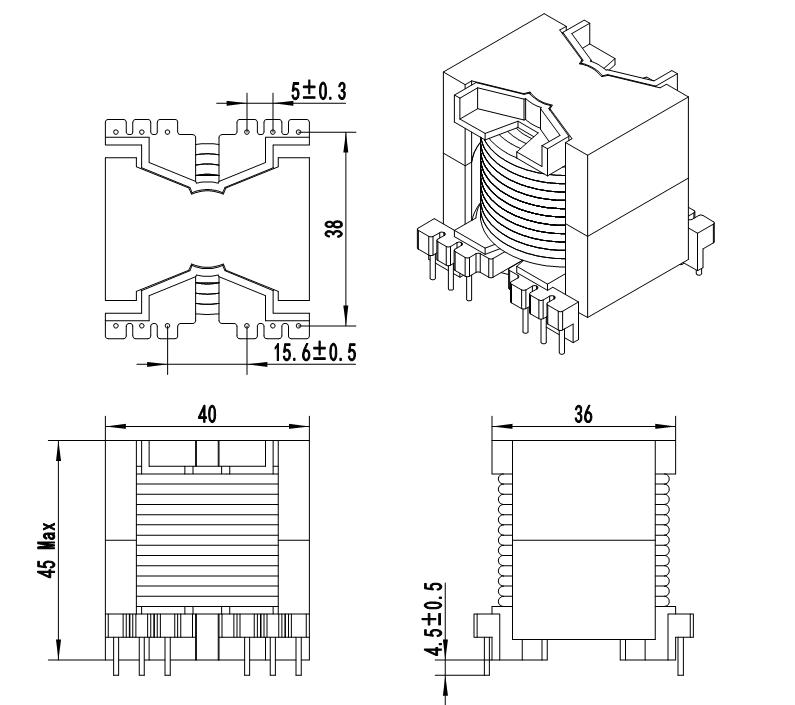

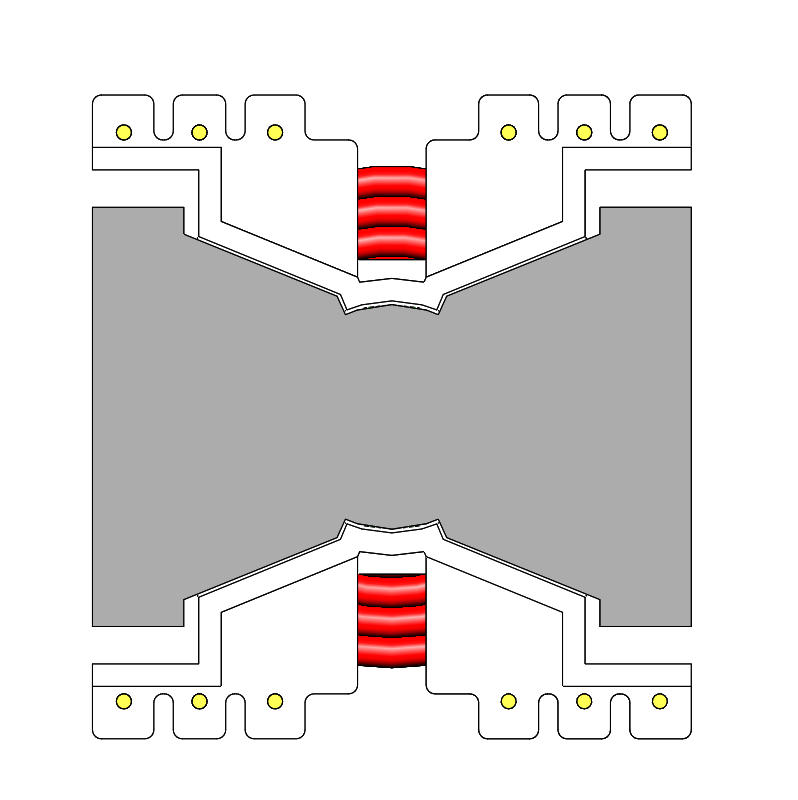

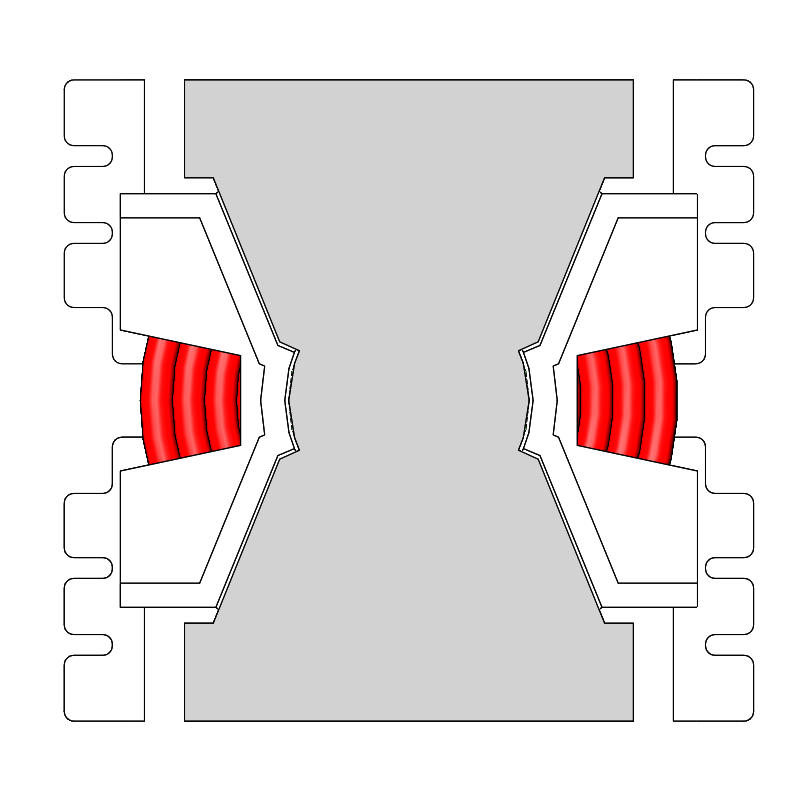

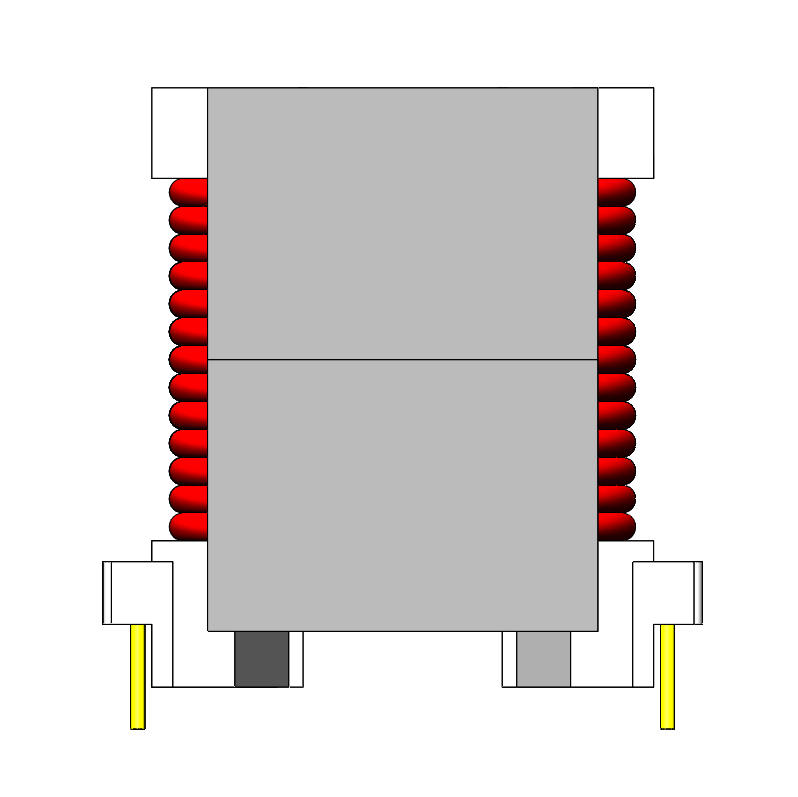

Он Резонансный индуктор PQ-типа Это намотанный силовой индуктор с ферритовым сердечником PQ, предназначенный для резонансных цепей (например, резонансных преобразователей LLC). Благодаря высокой магнитной проницаемости и низким потерям сердечника, он работает совместно с конденсаторами для установки резонансной частоты, что делает его ключевым компонентом для эффективных и компактных конструкций источников питания.
Высокоэффективный резонансный индуктор PQ-типа для современных энергетических систем
Благодаря низким потерям, высокому току, высокой удельной мощности и высокой надежности, резонансный индуктор PQ-типа идеально подходит для эффективных и компактных резонансных силовых установок. Он превосходно зарекомендовал себя в таких сложных областях применения, как электромобили и системы хранения энергии для фотоэлектрических систем.
Основные характеристики
Низкие потери и высокая эффективность: Сердечник PQ-типа и оптимизированная конструкция обмотки эффективно снижают потери в сердечнике и потери в меди на высоких частотах, повышая общую эффективность источника питания. Его сопротивление постоянному току (DCR) может составлять всего 1,9 мОм, что помогает минимизировать тепловыделение.
Высокая токовая нагрузка: Конструкция обеспечивает превосходные характеристики тока насыщения, позволяя устройству выдерживать очень высокие рабочие токи без значительного снижения индуктивности. Например, некоторые модели обеспечивают ток насыщения (Isat) до 92,5 А.
Компактные размеры и высокая удельная мощность: Структура сердечника PQ-типа помогает достичь требуемой индуктивности и мощности в компактном корпусе, что соответствует тенденции к миниатюризации источников питания. Наиболее распространенные размеры SMD-корпусов — 27,9 мм x 19,8 мм.
Высокая надежность: Как правило, продукция соответствует автомобильному стандарту сертификации AEC-Q200 и может работать в широком диапазоне температур от -40°C до +155°C, что делает ее подходящей для применений со строгими требованиями к надежности.
DC-Диас| Электрический ток (А) | Индуктивность мкГн |
| 0 | 51.4 |
| 5 | 51.2 |
| 10 | 51.1 |
| 15 | 50.8 |
| 20 | 49.8 |
| 25 | 47.3 |
| 30 | 46.3 |
| 35 | 45.9 |
| 40 | 45.4 |
| 45 | 44.9 |
| 50 | 43.9 |
Технические характеристики обмотки
| Намотка | Терминал | Технические характеристики провода | Повороты | Примечания |
| N1 | 1-2 | 2UEW-F φ0.1*110 | 30TS | Референтные повороты |
Материал
| Название товара | Спецификация |
| Эмалированная проволока | 2UEW-F φ0.1*110 |
| Магнитный сердечник | PQ4040/PC40 |
| База | PQ4040/T375HF/ Черный |
| Эпоксидный клей | E500 |
| Припой / Олово для припоя | Sn99.3Cu0.7 |
Электрические параметры
| Индуктивность №1 | 50 мкГн ±15% (30 кГц/1 В) |
| Индуктивность №2 | 40 мкГн мин (30 кГц/1 В/30 А) |
| Сопротивление постоянному току (DCR) | 20 мОм Макс. |
| Напряжение диэлектрика изоляции (Hi-pot) | 1,8 кВ переменного тока, 2 мА-3S |
| Сопротивление изоляции (IR) | 100 МОм мин (DC500V) |
Целевые приложения
Источники питания для промышленного и серверного оборудования: Резонансные индукторы играют ключевую роль в миниатюризации и повышении эффективности источников питания с ограниченным пространством и высокой удельной мощностью, таких как схемы коррекции коэффициента мощности (PFC) мощностью 500–6 кВт.
Новые источники энергии и системы хранения энергии: Используемые в фотоэлектрических инверторах и системах зарядки, они помогают поддерживать высокую эффективность в широком диапазоне напряжений. Соответствующие технологии также являются ключевым направлением исследований в отрасли.
Бортовое зарядное устройство (OBC): Широко используется в резонансных преобразователях LLC для электромобилей, обеспечивая высокоэффективное преобразование переменного тока в постоянный. В настоящее время является одним из наиболее перспективных направлений исследований и разработок.
Зарядные станции постоянного тока для быстрой зарядки: В модулях DC-DC быстрых зарядных устройств резонансный индуктор взаимодействует с основным трансформатором для ключевого преобразования мощности, например, в решениях для зарядных станций мощностью 60 кВт и 120 кВт.
Подтвержденный отраслевой опыт: Обладая более чем 20-летним опытом работы в отрасли и прочным фундаментом, заложенным в 2013 году, мы управляем пятью основными производственными линиями на нескольких специализированных производственных базах, что обеспечивает масштабируемость и стабильность производства продукции высшего уровня.
Международные сертификаты качества: Наши предприятия строго соответствуют международным автомобильным и промышленным стандартам, что подтверждается полным набором основных сертификатов, включая IATF16949, ISO9001, ISO14001, ISO45001 и ISO50001.
Мощный научно-исследовательский и технический потенциал: Благодаря преданным своему делу исследовательским группам и специализированным лабораториям по разработке новых конструкций, мы обладаем обширным портфелем патентов и передовыми возможностями тестирования, что позволяет нам предоставлять высоконадежные, индивидуально разработанные магнитные решения.
Интеллектуальное и масштабируемое производство: Мы используем передовые системы интеллектуального производства, управляемые ERP и MES, для оптимизации производственных мощностей, обеспечивая высоконадежную цепочку поставок для международных клиентов в ЕС, США и по всему миру.
