Сочетая структурные преимущества конструкций типа CD со свойствами аморфного материала, этот индуктор обеспечивает исключительно высокую плотность мощности и минимальные потери энергии при компактных размерах. Его превосходная термическая стабильность и высокочастотные характеристики значительно снижают тепловыделение и повышают эффективность работы системы. Специально разработанный для возобновляемой энергетики и высокоэффективных промышленных источников питания, он позволяет создавать более легкие и энергоэффективные решения в области электропитания.

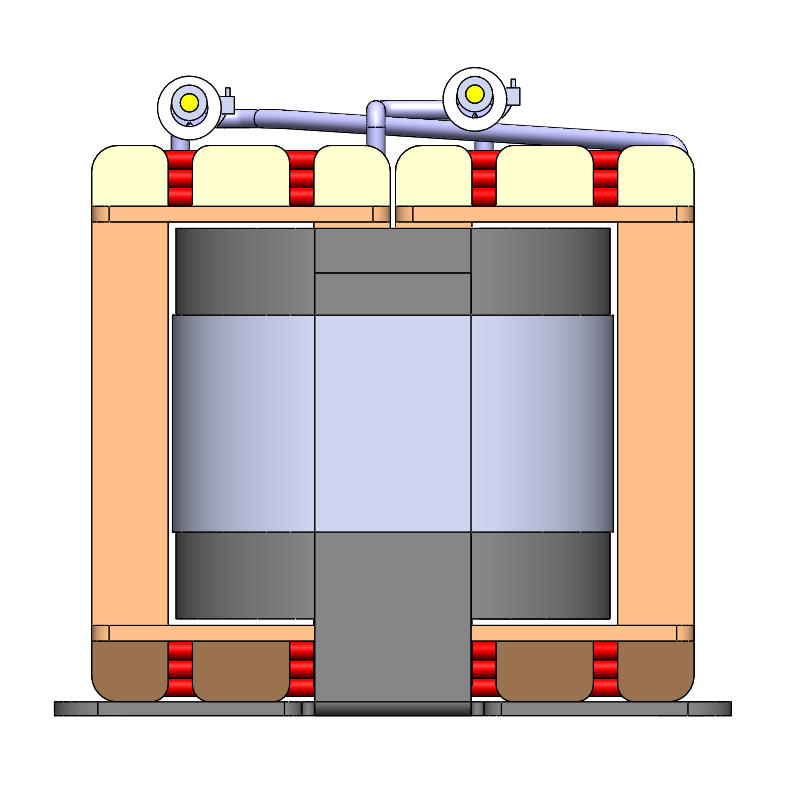

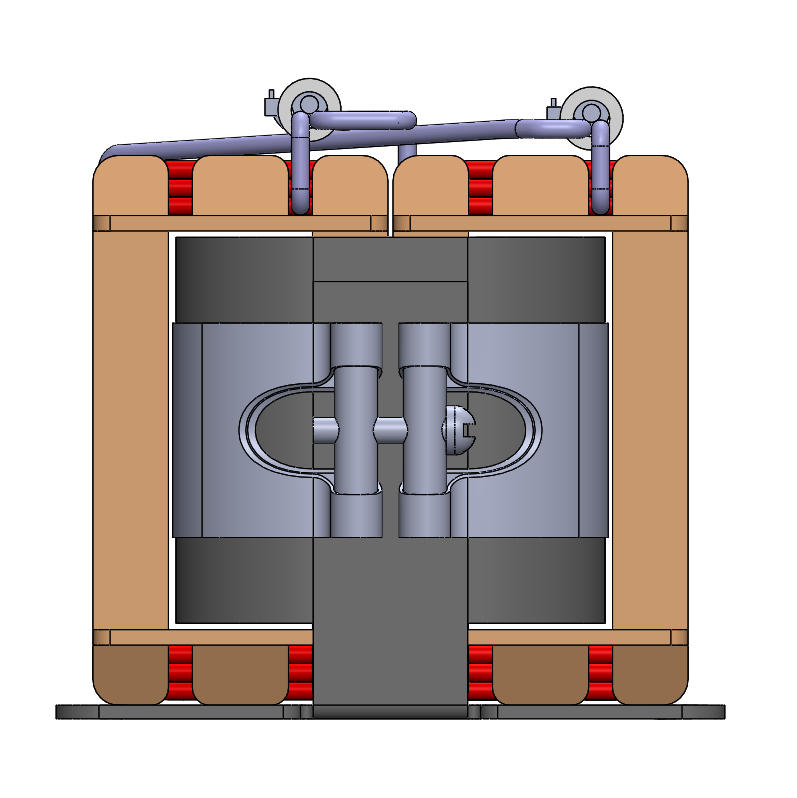

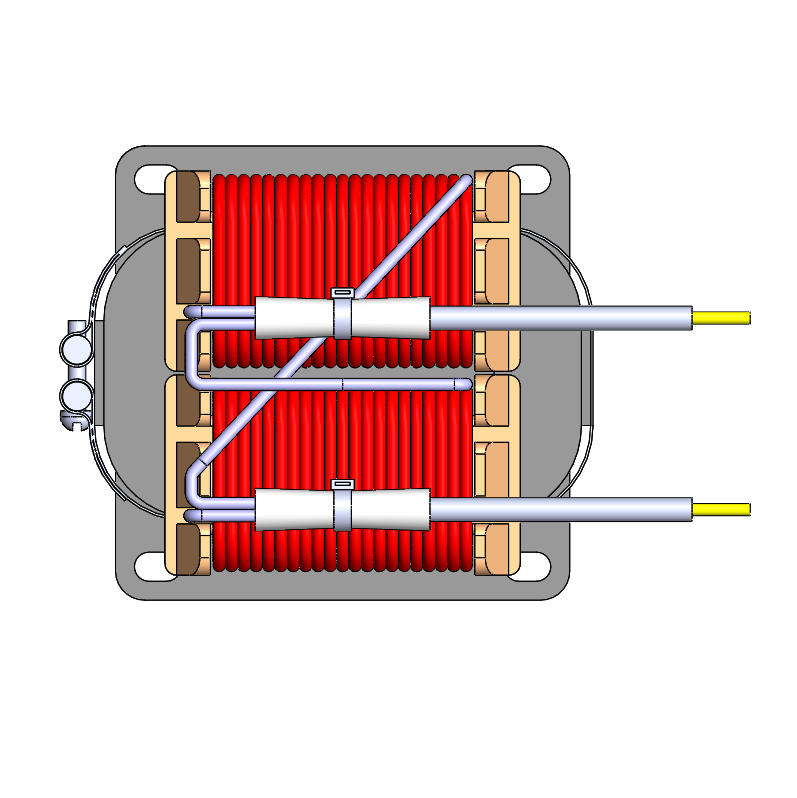

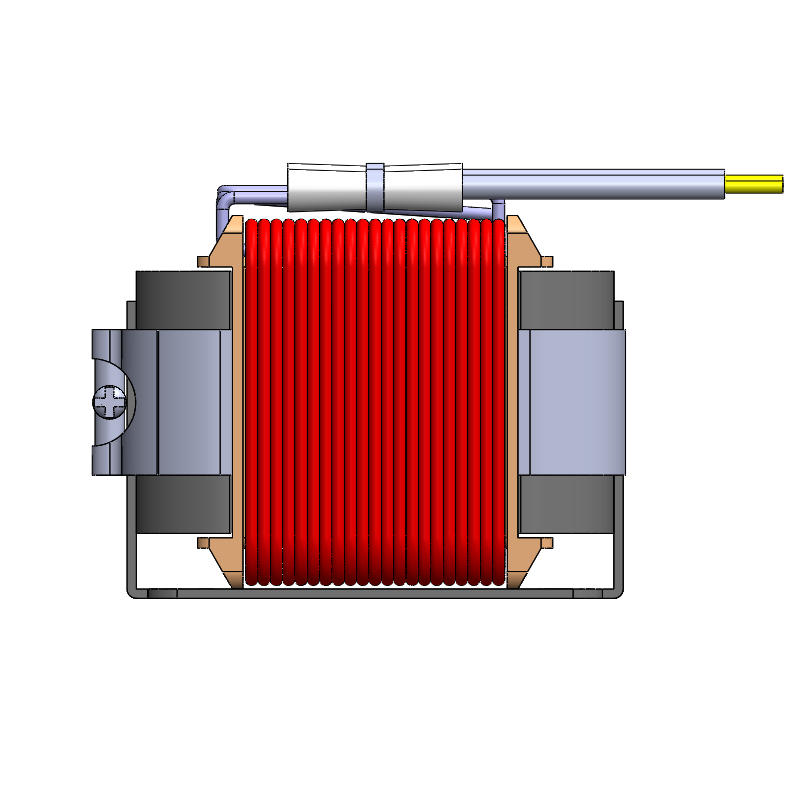

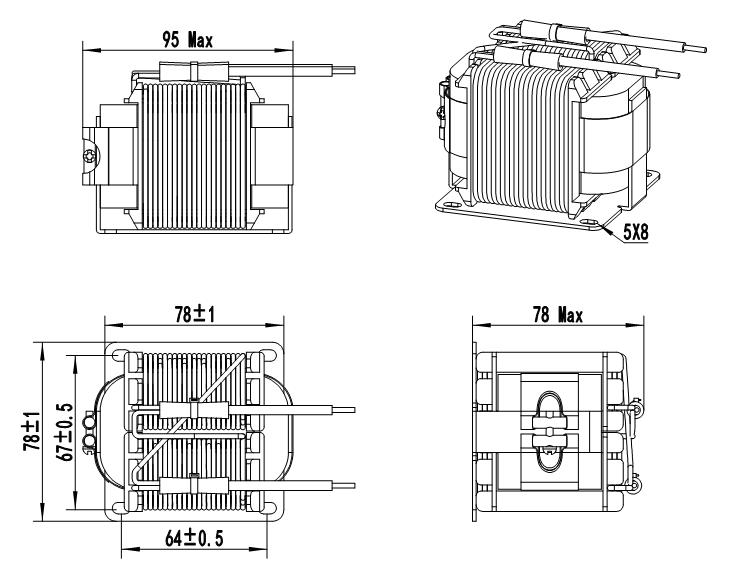

Высокомощный аморфный индуктор CD-типа для энергоэффективных систем
Разработанный для систем с высокой удельной мощностью и энергоэффективностью, этот аморфный индуктор CD-типа органично сочетает в себе превосходные тепловые характеристики структуры CD со сверхнизкими потерями в сердечнике аморфных сплавов. Его компактные размеры экономят ценное пространство на печатной плате, сохраняя при этом исключительные магнитные характеристики и термическую стабильность в условиях высокочастотной работы и высоких токов. Благодаря минимальному выделению тепла и высокой эффективности преобразования, он является важнейшим компонентом для повышения общей производительности системы электропитания.
Основные характеристики
Сверхнизкое рассеивание энергии и максимальная эффективность: Технология аморфных сплавов минимизирует как гистерезис, так и рассеяние вихревых токов, снижая потери в сердечнике примерно на 80–90% по сравнению с обычной кремниевой сталью. Это значительно уменьшает тепловыделение и доводит эффективность преобразования энергии до предела.
Высокое сопротивление насыщению: Обладая высокой плотностью магнитного потока насыщения (Bs ≈ 1,2–1,56 Тл) — примерно в 3–5 раз выше, чем у стандартных ферритов (0,3–0,5 Тл) — он эффективно предотвращает магнитное насыщение при резких импульсных токах, обеспечивая бескомпромиссную надежность системы.
Революционное сокращение экологического следа: Сочетание высокой магнитной проницаемости и высокого коэффициента усиления Bs позволяет получить ту же индуктивность, но с физическими размерами, составляющими всего 10–12,5% от размеров традиционного индуктора, что открывает беспрецедентные возможности для создания сверхкомпактных схем высокой плотности.
Бесшумная работа с низким уровнем вибрации: Чрезвычайно низкий коэффициент магнитострикции практически полностью устраняет шум и гул, создаваемые сердечником, что отвечает строгим требованиям к бесшумности силовых установок электромобилей, высококачественной аудиотехники и медицинского оборудования.
Надежность в широком диапазоне температур: Благодаря высокой точке Кюри (превышающей 500°C), сердечник сохраняет стабильные характеристики в экстремальном диапазоне температур от -55°C до 130°C, обеспечивая надежную работу в условиях термических нагрузок.
Специально разработанный магнитный путь: Архитектура CD с раздельным сердечником позволяет точно регулировать воздушный зазор, обеспечивая возможность индивидуальной настройки эффективной магнитной проницаемости в соответствии с точными параметрами схемы и допусками по пульсациям тока.
.
DC-Диас| Электрический ток (А) | Индуктивность мкГн |
| 0 | 588 |
| 5 | 588 |
| 10 | 585 |
| 15 | 579 |
| 20 | 571 |
| 25 | 558 |
| 30 | 539 |
| 35 | 516 |
| 40 | 477 |
| 45 | 435 |
Технические характеристики обмотки
| Намотка | Терминал | Технические характеристики провода | Повороты | Примечания |
| N1 | S1-F1 | QZY-2/180 Φ2.1*1P | 39TS | Референтные повороты |
| N2 | S2-F2 | QZY-2/180 Φ2.1*1P | 39TS | Референтные повороты |
Материал
| Название товара | Спецификация |
| Эмалированная проволока | QZY-2/180 φ2.1 |
| Магнитный сердечник | CD80*50*45/1K101 |
| Катушка / Формирователь катушек | CD80*50*45/PBT |
| Изоляционный лак | ET-90C |
| Припой / Олово для припоя | Sn99.3Cu0.7 |
Электрические параметры
| Индуктивность №1 | 550 мкГн мин (1 кГц/1 В/0 А) |
| Индуктивность №2 | 500 мкГн мин (1 кГц/1 В/30 А) |
| Сопротивление постоянному току (DCR) | 20 мОм Макс. |
| Напряжение диэлектрика изоляции (Hi-pot) | 1,8 кВ переменного тока, 2 мА-3S |
| Сопротивление изоляции (IR) | 100 МОм мин (DC500V) |
Целевые приложения
Возобновляемая энергия и системы хранения энергии: Разработан специально для солнечных инверторов, систем хранения энергии и ветроэнергетических установок с целью повышения эффективности преобразования высокой мощности.
Инфраструктура для электромобильности и зарядки: Соответствует строгим требованиям к бесшумной работе, высокой эффективности и устойчивости к скачкам напряжения в бортовых зарядных устройствах (OBC), преобразователях постоянного тока и сверхбыстрых зарядных станциях.
Центры обработки данных и электропитание серверов: Оптимизирован для серверов искусственного интеллекта, высокопроизводительных вычислительных блоков и импульсных источников питания высокой плотности, что позволяет экономить критически важное пространство на печатной плате.
Передовые промышленные и медицинские устройства: Идеально подходит для приводов промышленной автоматизации, высокоточных высокочастотных источников питания и чувствительных к шуму медицинских систем визуализации.
Подтвержденный отраслевой опыт: Обладая более чем 20-летним опытом работы в отрасли и прочным фундаментом, заложенным в 2013 году, мы управляем пятью основными производственными линиями на нескольких специализированных производственных базах, что обеспечивает масштабируемость и стабильность производства продукции высшего уровня.
Международные сертификаты качества: Наши предприятия строго соответствуют международным автомобильным и промышленным стандартам, что подтверждается полным набором основных сертификатов, включая IATF16949, ISO9001, ISO14001, ISO45001 и ISO50001.
Мощный научно-исследовательский и технический потенциал: Благодаря преданным своему делу исследовательским группам и специализированным лабораториям по разработке новых конструкций, мы обладаем обширным портфелем патентов и передовыми возможностями тестирования, что позволяет нам предоставлять высоконадежные, индивидуально разработанные магнитные решения.
Интеллектуальное и масштабируемое производство: Мы используем передовые системы интеллектуального производства, управляемые ERP и MES, для оптимизации производственных мощностей, обеспечивая высоконадежную цепочку поставок для международных клиентов в ЕС, США и по всему миру.
